N69200H 系列为一款高可靠性、高精度、多功能的高性能大功率可编程直流电子负载产品。具有 150V/600V/1200V 三种电压规格，标准 19 英寸 3U 机箱功率高达 6kW，支持光纤并机，可主 + 主、主 + 从多种方式实现扩功率。N69200H 系列产品功能、性能强大，相较于 N69200 系列，H 版本电流上升下降速度更快，电压、电流精度更高，同时支持宽范围交流电压输入。具备多种工作模式，如序列测试、动态测试、放电测试、充电测试、OCP/OPP 测试、模拟短路、等效直流内阻（DCIR）测试（选配）、任意波形拉载测试等多种功能，广泛适用于 AI 服务器电源、电源模块、燃料电池、充电桩等测试场景，是研发测试及 ATE 测试系统值得信赖的产品。

特点：

■ 单机输入功率：2~60kW，3U/6kW超高功率密度
■ 电压范围：0~150V/0~600V/0~1200V
■ 电流范围：0~2500A
■ 恒电压、恒电流、恒功率、恒电阻三量程，宽量测范围
■ 电压测量精度：0.015% + 0.01%F.S.
■ 电流测量精度：0.03% + 0.02%F.S.
■ 短时间2倍功率加载能力（< 3s）
■ CV 环路速度可调，匹配不同电源
■ 支持主/从并机控制，可主+主、主+从多种控制方式实现扩功率

■ 8种工作模式：CC、CV、CP、CR、CV+CC、CR+CC、CV+CR、CP+CC

■ μs级高速动态响应与斜率拉载

■ 支持电流监视输出、外部编程输入、外部触发输入，支持20kHz正弦波编程输入

■ 30kHz高速动态模式，动态变频扫描

■ 时间量测，上升、下降时间测量精度：10μs

■ 等效直流内阻（DCIR）测试（选配）^【1】

■ 任意波形拉载测试，正弦波可达 20kHz，支持U盘导入

■ 支持选配NP101系列模块，实现0V带载功能^【2】
■ 软开/关机功能、电流振荡保护功能

■ 可编程保护，过电流、过电压，过功率、反接检测和温度保护

■ 支持100组参数掉电保存，方便快速调用

■ 支持LAN/RS232/CAN通讯控制，可选配GPIB通讯控制

■ 支持MPPT最大功率追踪功能

注【1】：仅600V以下型号支持选配

    【2】：仅150V部分型号支持

3U/6kW，超高功率密度

N69200H 系列采用超高功率密度设计，NGI 开发出独特的散热结构，使得标准 19 英寸 3U 机箱功率高达 6kW，体积是传统电子负载的一半，散热性能提高 100%，重量仅是传统电子负载的 50%。

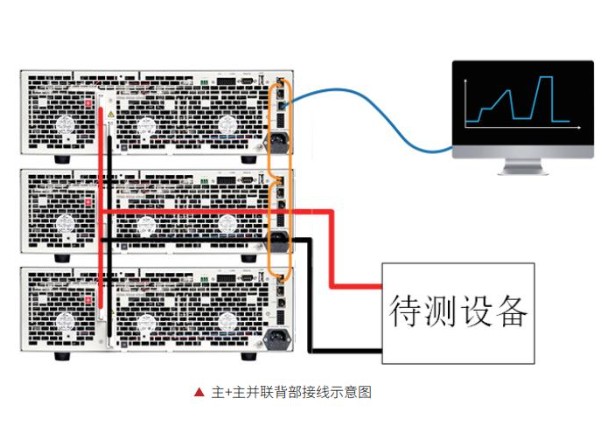

主/从机并联，多功率组合

N69200H 系列支持主 / 从机并联，并可主动均流，当负载功率需求增加时，所有同电压规格的型号，皆可通过并联的方式 ( 主+主、主+从 ) 达到所需的电流及功率。用户在使用 N69200H 系列产品时，仅需在主机负载上编程负载电流，从机负载可自动分配，用户操作步骤进一步简化。

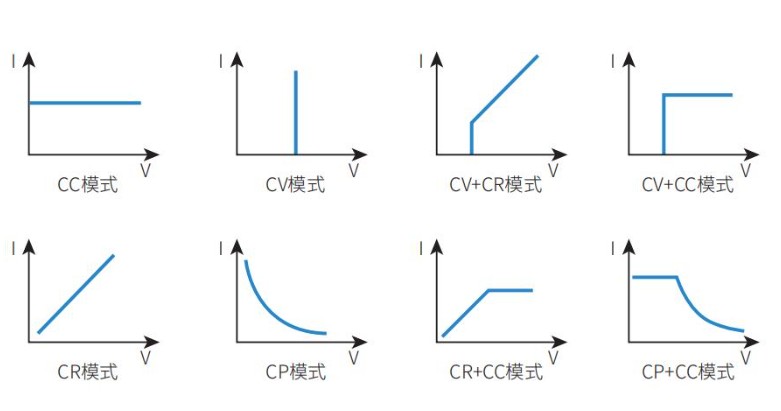

多种工作模式选择

N69200H 不仅支持常规的 CC、CV、CP、CR 四种工作模式，为了应对实际测试过程中负载特性的变化，还具有 CV+CC、CR+CC、CV+CR、CP+CC 四种组合工作模式。如 CR+CC 适合电源的开机测试，防止电源开机过电流保护；CV+CR 可取代 Von 点的设定应用；CV+CC 可模拟电池充电的工作模式转换过程等，用户可根据自己的实际情况选择不同的工作模式进行测试。

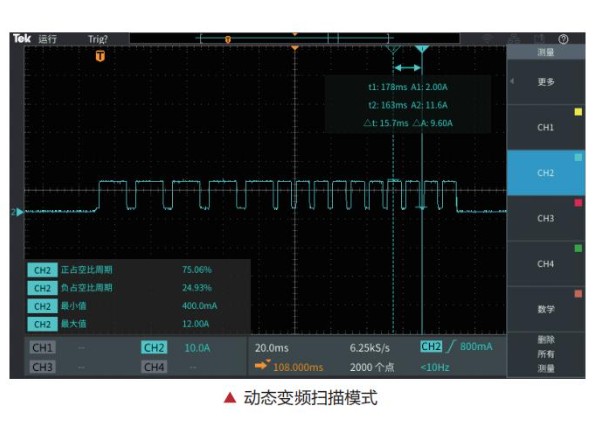

高速动态模式，具备动态变频扫描

N69200H 系列具备高速动态模式，通过动态模式模拟电源的动态负载行为，可测试直流电源的动态特性。N69200H  系列提供高达30kHz 的可编程动态负载（CCD 动态电流模式、CVD 动态电压模式、CRD 动态电阻模式、CPD 动态功率模式）、动态变频扫描 (sweep) 模式等。可编程动态负载模式可设定高 / 低位、上升 / 下降斜率、持续时间、执行次数等，动态变频扫描模式的电压电流采样率为 500kHz，支持线性改变负载电流的频率，频率最高可达 30kHz，此模式可测出被测物在动态变频负载变化过程中的峰值电压  Vpk+、谷值电压Vpk- 及发生频率点。

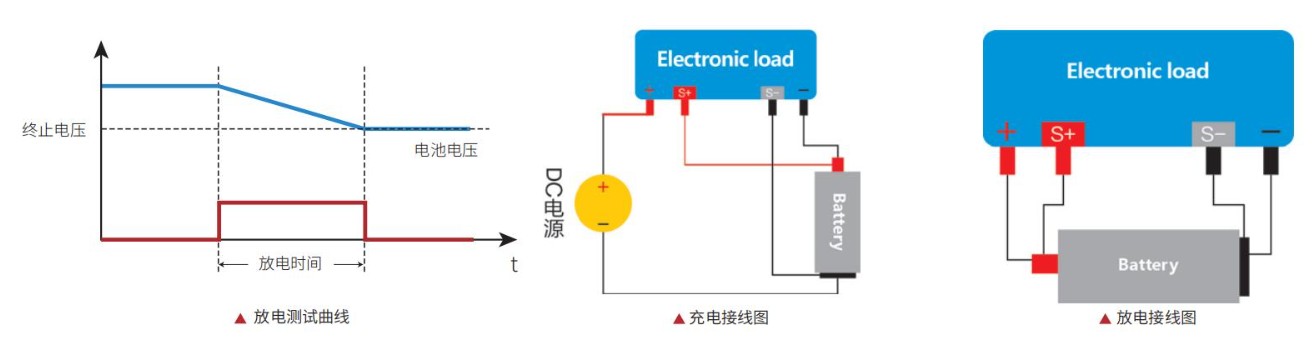

充放电测试

N69200H系列电子负载面板操作配置了电池测试模式，可方便在面板上进行设置电池放电的截止条件，本地控制即可满足电池的自动化充放电测试。例如：当电池电压低于用户设置的起始电压时，内部计时器开始计时，直到电池电压降至用户设定的终止电压，计时器停止计时。

等效直流内阻测试功能（选配）

等效直流内阻（ES R）是衡量电池（超级电容）性能的一个重要技术指标。N69200H系列负载提供专业的DCIR测量功能，具有测量结果准确和重复测量结果稳定的优点。DCIR测量功能以恒电流模式对被测物进行拉载，在电流改变的瞬间，利用N69200H专业的内阻采样电路，可准确捕获被测物的电压落差。根据欧姆定律，即可计算出等效直流内阻。

过流保护测试功能

过流保护测试功能负载提供上升斜坡电流用来测试被测设备电压是否能达到终止电位，以判别OCP保护是否正常，此测试检查过载情况下的被测

设备输出响应。

OCP测试时，负载以恒电流模式进行拉载，同时检查被测物电压是否低于终止电压。如被测物电压低于终止电压，则记录此时的拉载电流作为测试结果，并关闭输入，停止测试；如被测物电压高于终止电压，负载增加拉载电流，直到电压低于终止电压或达到最大拉载电流。
