电源完整性和电源管理

如今的电路板可以有 20 个或更多的电源轨。许多电压低于3 V，大多数具有噪音限制。需要特别注意准确测量噪音。

特点

• 低测量系统噪音
• 兼容低噪音 TPR 系列电源轨探头
• 配合低噪音 TPR 系列纹波探头
• SVID 和 SPMI 解码选项

• 阻抗测量
•

• 抖动分析

  时钟在每个嵌入式系统和数字通信链路的中间位置。 抖动和其他时钟失真可能会影响系统运行，而不使用正确的分析工具将很难了解其根源。

  特点

  • 标准相位噪声、时钟抖动和定时以及波形直方图
  • 选配高级分析、抖动分解和时钟恢复


• 串行标准一致性测试

  高速数字接口依赖严格的测试程序来确保可靠性和互操作性。自动化一致性测试软件管理整个测试过程 - 设置、测量、按照极限检查并生成全面报告。

  特点

  • 以太网 10/100/1000BASE-T、NBASE-T 和 XGBT

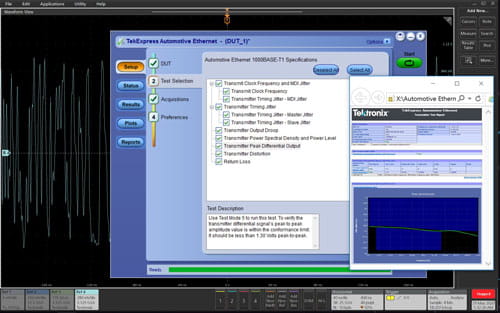

  • 汽车以太网 10/100/1000BASE-T1
  • MIPI D-PHY 1.2
  • 汽车以太网 100/1000BASE-T1


• 电磁干扰 (EMI) 故障排除

  6 系列 MSO 上的每条模拟通道都可以显示时域波形、频谱或两者。时间和频率图同步，帮助您快速确定哪些信号被干扰，哪些信号是干扰源。



• 三相逆变器、电机和驱动器

  逆变器、电机和驱动器分析包可轻松在三相 PWM 系统上执行稳定、可靠的功率测量。

  特点

  • 多达 8 条模拟输入通道
  • 三相星形、三角形和单相布线配置
  • 全方位功率测量
  • 谐波分析


输入通道

• 4、6 或 8 个 FlexChannel® 输入
• 每个 FlexChannel 提供：
  • 一个模拟信号，可以显示为波形视图、频谱视图或同时显示为两者
  • 使用 TLP058 逻辑探头时 8 个数字逻辑输入

带宽（所有模拟通道）

• 1 GHz、2.5 GHz、4 GHz、6 GHz、8 GHz、10 GHz（可升级）

采样率（所有模拟/数字通道）

• 实时：50 GS/s（2 个通道），25 GS/s（4 个通道），12.5 Gs/s（> 4 个通道）
• 插值：2.5 TS/s

记录长度（所有模拟/数字通道）

• 62.5 M 点标配
• 125、250、500 M 点 或 1 G 点（选配）

波形捕获速率

• >500,000 个波形/秒

垂直分辨率

• 12 位 ADC
• 高分辨率模式下高达 16 位

标准触发类型

• 边沿，脉冲宽度，欠幅，超时，窗函数，逻辑，建立时间和保持时间，上升/下降时间，并行总线，序列，可视触发，视频（可选），射频对时间（可选）
• 辅助触发 ≤5 VRMS，50Ω，400 MHz（仅于边沿触发）

标准分析

• 光标：波形、V 条、H 条、V&H 条
• 测量：36
• 频谱视图频域分析，独立控制频域和时域
• FastFrameTM：分段内存采集模式，最大触发速率 > 5,000,000 个波形/秒

• 图：时间趋势、直方图、频谱和相位噪声

• 数学：基本波形代数、FFT 和高级公式编辑器
• 搜索: 搜索任何触发标准
• 抖动：TIE 和相位噪声

选配分析

• 高级抖动和眼图分析
• 用户定义的过滤
• 高级频谱视图
• 射频对时间光迹（幅度、频率、相位）
• 数字电源管理
• 模板/极限测试
• 逆变器、电机和驱动器
• LVDS 调试和分析
• PAM3 分析
• 高级功率测量和分析
• 高级矢量信号分析 (SignalVu-PC)

选配串行总线触发，解码和分析

• I2C、SPI、eSPI、I3C, RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、汽车以太网、MIPI C-PHY、MIPI D-PHY、USB 2.0、eUSB2、以太网、EtherCAT、音频、MIL-STD-1553、ARINC`429、Spacewire、8B/10B、NRZ、曼彻斯特、SVID、1-Wire、MDIO

选配串行一致性测试

• 以太网、USB 2.0、汽车以太网、多千兆汽车以太网、工业以太网、MIPI D-PHY 1.2、MIPI D-PHY 2.1、MIPI C-PHY 2.0

泰克MSO6B系列示波器选型说明：

• ➤ 赛仪欧示波器MSO6B-Datasheet.pdf
