SDS3000X系列智能数字示波器

SDS3000X系列智能数字示波器

SDS3000X系列

SIGLENT鼎阳

主要特性 带宽500 MHz, 1 GHz 实时采样率4 GSa/s 波形捕获率1,000,000 wfm/s 通道数 4模拟通道+16数字通道 10.1英寸触摸屏搭配Windows操作系统

订购热线:0755-21088076
  • 产品概述
  • 主要特点
  • 选型指南
  • 资料下载

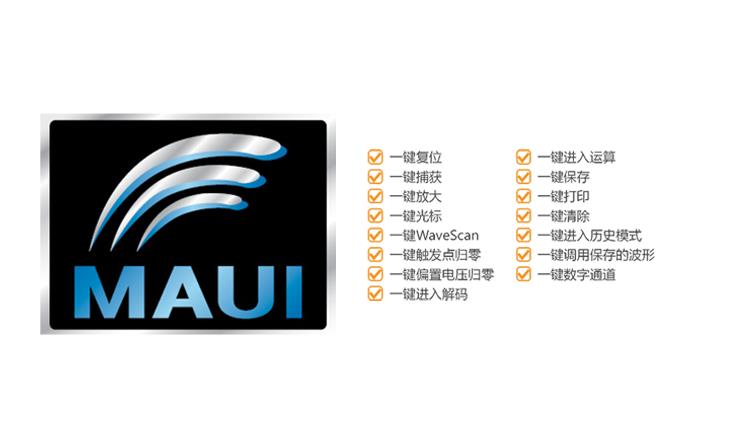

极简主义风格,15种一键操作
SDS3000X系列采用顶级的用户界面MAUI,迷人的简洁,所有菜单层级只有两级。
水平、垂直和触发系统相关的功能控制都可以通过面板的10.1英寸高清电容触摸屏来完成。对于改变波形的位置、触发位置、查看波形细节、光标位置、配置测量参数、选择配置信息等,都可以通过简单的触控操作来轻松实现。

为了方便用户操作,SDS3000X系列把最常用的操作都做成了一键式设计,共计15种,配合触摸屏,极大地提升了用户的操作体验。

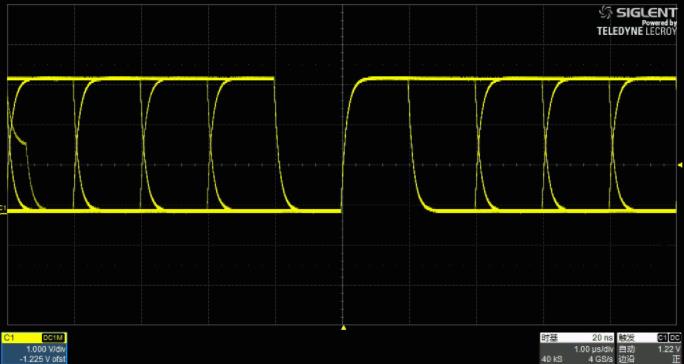

创新的SPO架构
传统的数字示波器,波形数据处理、显示都在CPU中完成,CPU成为整个数据采集、处理和显示的瓶颈。基于SPO架构的SDS3000X系列智能示波器采用了SIGLENT自主创新的波形采集、图像处理引擎,利用FPGA完成波形的处理和显示,实现了
高刷新 - 使示波器能快速捕获到低概率事件
256级波形辉度等级及色温显示
数字触发 - 低抖动、高触发灵敏度
深存储 - 不压缩的20 Mpts原始采集点用于测量

利用这些特性,用户可快速发现偶发的毛刺和异常信号,查找出问题根源。

丰富的调试工具包,快速精确定位问题
SDS3000X系列智能示波器拥有丰富的调试工具包,可在信号捕获、调试、分析、存档和报告等环节提供强大的帮助。

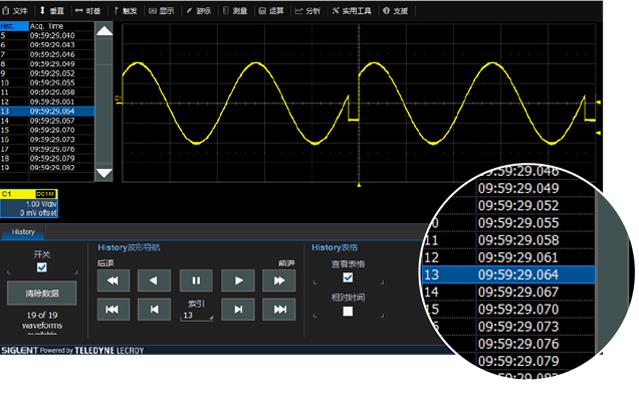

SDS3000X智能触发包括窗口、间隔、漏失、欠幅、斜率、边沿、脉宽、判定合格、逻辑图、高清视频和串行总线触发(I2C、I2S、SPI、UART/RS232、LIN、CAN、CAN-FD、FlexRay、MIL1553、USB 2.0)。并且还标配了顺序和历史模式。顺序模式下,两帧之间的最小死区时间为1 us, 其等效刷新率可达100万帧/秒。 配合后台运行的历史模式是故障分析的有力工具。

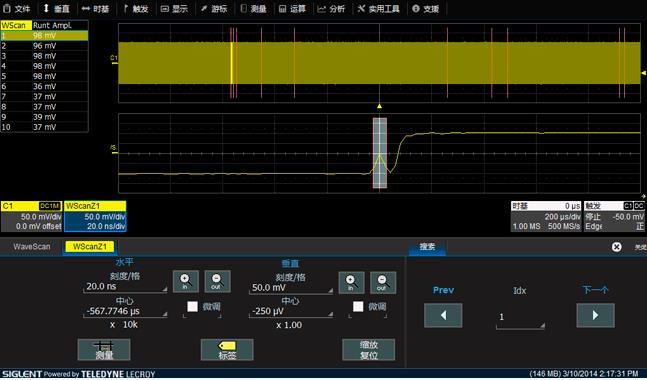

高级波形搜索和分析(WaveScan)
WaveScan被称为示波器中的Google, 能够实时地对采集到的波形进行测量分析,搜索出感兴趣的信号,可对搜索到的信号进行列表显示、高亮标识和放大观察,可以静态地“查找”,也可以动态地“扫描”。
动态扫描时,当查找到感兴趣的信号时,示波器可以产生“停止捕获,发出告警声,自动保存波形,打印屏幕,产生报告”等各种动作,从而实现“无人值守”的排查异常信号的作用。

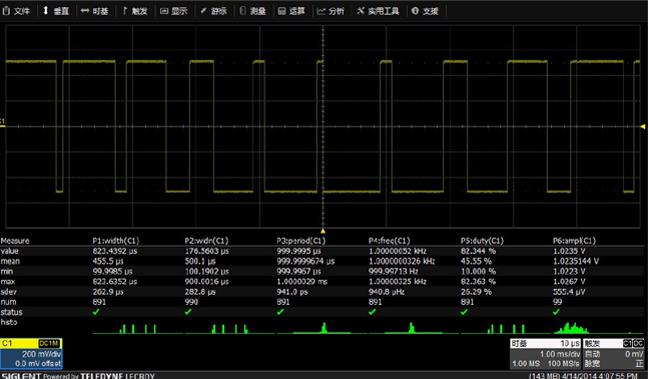

真正意义的测量统计(AIM:All In-One-Time Measurement)
SDS3000X系列提供24种参数的测量统计功能,不丢失任何细节,真正做到测量所有捕获到的波形参数。
不论是5个样本还是50个样本,抑或50,000,000个样本,所有样本数“一个也不少”,配合描述统计参数概率分布的直方图功能,可准确、全面地掌握测量统计结果。
