SDG6000X-E系列函数/任意波形发生器

SDG6000X-E系列函数/任意波形发生器

SDG6000X-E系列

SIGLENT鼎阳

SDG6000X-E系列函数/任意波形发生器,双通道,最大输出频率500 MHz

订购热线:0755-21088076
  • 产品概述
  • 主要特点
  • 选型指南
  • 资料下载
多合一信号发生器

· 连续波形发生器——最高频率可达500 MHz
· 脉冲信号发生器——最快上升、下降时间可达2 ns,低抖动,脉宽和沿精细可调
· 函数/任意波形发生器——6种标准波形以及高达190多种内置任意波形

· 噪声信号发生器——可输出带宽可调高斯白噪声

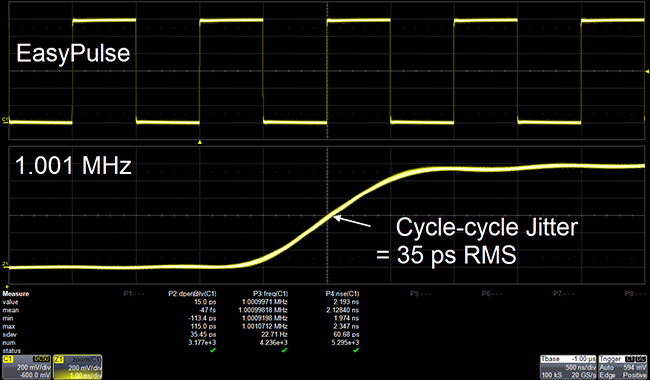

创新的EasyPulse 技术

DDS 方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系,将产生一个采样周期的抖动。采用 EasyPulse 技术可克服这个缺陷;产生低抖动的方波和脉冲信号,此外还具有以下优势:

· 脉冲频率最高可达120 MHz
· 上升和下降时间分别可设置,最快可达2 ns
· 脉宽精细可调,最小可达3.2 ns
· 占空比低至0.001%

· 低抖动


TrueArb 波形技术

使用了创新的TrueArb技术,可克服DDS技术产生的抖动和失真。因为TrueArb采用逐点输出技术,不会遗漏任何波形信息。同时还具体以下优势:

· 8 Mpts的波形长度,波形细节更精细
· 16 bit的垂直分辨率,信号保真度更高

· 配合标配的EasyWave上位机软件,可生成和输出客户所需要的信号


复杂信号生成能力

SDG6000X-E具有强大的波形生成能力。可以完成各种信号调制,波形扫描,猝发输出以及信号合成。支持内部、外部和手动等触发源。

· 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多种信号调制
· 支持线性和对数的扫频方式
· 支持”N循环“和“门控”脉冲串猝发方式
· 支持两通道波形的合并输出。可叠加噪声、调制信号、扫频信号、Burst信号以及任意波形

· 谐波功能可以模拟信号的合成过程
