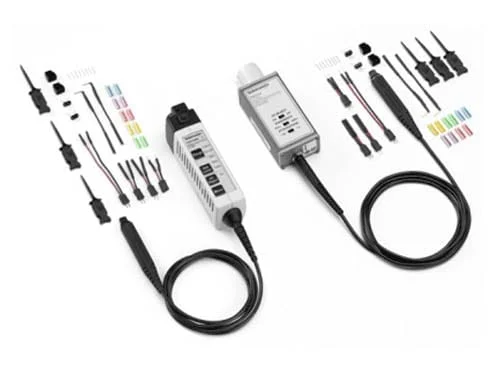

P7700 系列 TriMode 探头
通过 TriMode 探测技术，可以通过设置，使一个探头支持差分测量、单端测量和共模测量。这种独特的功能可以提高工作效率和经济性，在差分测量、单端测量和共模测量之间切换，而不需移动探头的连接点。
P7700 系列 TriMode 探头为实时示波器提供最高水平的探头保真度。此外，凭借创新连接技术，比如焊接尖端上安装的探头输入缓冲器距尖端末端只有几毫米，P7700 系列探头提供了无可比拟的易用性，可以简便地连接当今最具挑战性的电子器件。
主要特点
-
高带宽，提高信号保真度
-
20 GHz P7720
-
16 GHz P7716
-
13 GHz P7713
-
8 GHz P7708
-
对设备的影响最小
-
薄而柔韧的焊接尖端
-
轻便柔软的探头电缆
-
主动缓冲尖端设计，降低探头承受的负载
-
易于连接的 TekFlex ™ 连接器技术
-
捏开式附件连接器
-
多功能连接 - 焊接尖端、用于手持或夹持探测的可选点测探头，以及同轴电缆输入（SMA 转接头）
-
全带宽可达 20 GHz
-
探头电缆和焊接尖端在很宽的温度范围内工作
-
探头和尖端特定的 S 参数
-
根据独特的 S 参数模型，对探头和尖端的信号路径进行全面的 AC 校准
-
为每个探头和尖端搭配独特的 DSP 滤波器
-
TekConnect® 接口，用于实现示波器/探头的控制和使用
-
通过探头按钮或示波器菜单进行直接控制
-
通过示波器自动控制探头设置
-
连接到示波器时自动识别探头和尖端
应用(A)
-
DDR/LPDDR 内存检验
-
高速串行总线调试
-
MIPI D-PHY/C-PHY/M-PHY 合规测试
-
HDMI 和 DisplayPort 一致性测试
P7700 系列 TriMode 探头快速选型：
|
型号
|
带宽
|
|
P7708
|
8GHz
|
|
P7713
|
13GHz
|
|
P7716
|
16GHz
|
|
P7720
|
20GHz
|
