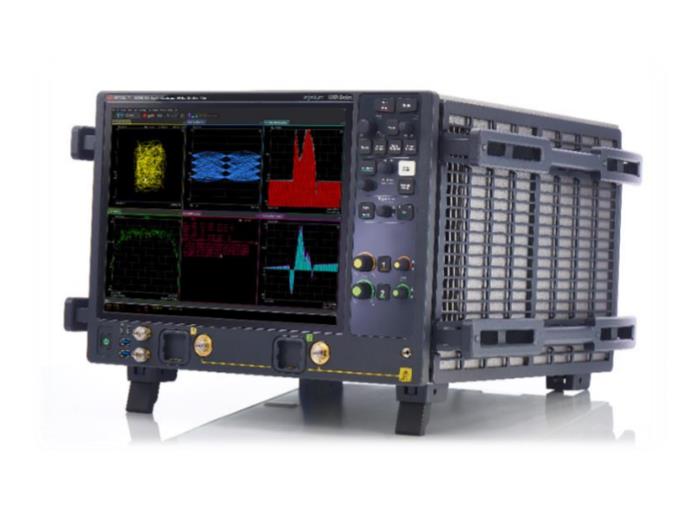

示波器UXR0051AP，具有 110 GHz 的频率范围和 5 GHz 标准分析带宽，能够经济高效、快速灵活地执行宽带测量分析。可以选配毫米波宽带分析选件，从而将时域信号分析、频谱分析和数字解调功能综合到一台仪器中，实现了出色的信号完整性和丰富的功能，而且价格适中，性能卓越。旨在加速开发新一代的毫米波通信、卫星通信和雷达应用。

示波器UXR0051AP，性能卓著，可以轻松、精确地分析毫米波 1x1 和 2x2 MIMO 5G NR 通信链路。即使是在 -40 dBm 的输入功率和 67 GHz 的频率内，它在测量 200 MHz 至 5 GHz 带宽的信号时也具有非常低的误差矢量幅度(EVM)（0.2-0.9%）。我们无需使用任何外部放大器或滤波器，即可将 5G 相控阵连接到 UXR，然后运行 89600 VSA 软件开始测量分析。它把我们的测量时间从几个小时缩短到了几分钟。

为了满足对更高速度和更大带宽的需求，毫米波技术与 MIMO 和相控阵天线等技术一样都在不断升级。业界需要出现一款经济实惠且具有动态可配置带宽的单通道示波器，才能支持当今的单通道毫米波宽带测量要求。

UXR系列示波器主要型号：

UXR0051AP，1通道，5G带宽，1 mm 连接器输入

UXR0252AP，2通道，25G带宽，1 mm 连接器输入

UXR0254AP，4通道，25G带宽，1 mm 连接器输入

UXR0402AP，2通道，40G带宽，1 mm 连接器输入

UXR0404AP，4通道，40G带宽，1 mm 连接器输入

UXR0592AP，2通道，59G带宽，1 mm 连接器输入

UXR0594AP，4通道，59G带宽，1 mm 连接器输入

UXR0702AP，2通道，70G带宽，1 mm 连接器输入

UXR0704AP，4通道，70G带宽，1 mm 连接器输入

UXR0104A，4通道，10G带宽，

UXR0134A，4通道，13G带宽，

UXR0164A，4通道，16G带宽，

UXR0204A，4通道，20G带宽，

UXR0254A，4通道，25G带宽，

UXR0334A，4通道，33G带宽，

UXR0404A，4通道，40G带宽，

UXR0504A，4通道，50G带宽，

UXR0594A，4通道，59G带宽，

UXR0704A，4通道，70G带宽，

UXR0804A，4通道，80G带宽，

UXR1004A，4通道，100G带宽，

UXR1104A，4通道，110G带宽，

UXR0402A，2通道，40G带宽，

UXR0502A，2通道，50G带宽，

UXR0592A，2通道，59G带宽，

UXR0702A，2通道，70G带宽，

UXR0802A，2通道，80G带宽，

UXR1002A，2通道，100G带宽，

UXR1102A，2通道，110G带宽，

UXR系列示波器主要特性和优势：

• 在 28 GHz 到 85 GHz 频带之间具有出色的 -158 dBm/Hz DANL（显示平均噪声电平），可以对低功率宽带信号进行标准接收机质量的 EVM（误差矢量幅度）测量。

• 对带宽高达 10 GHz 且载频高达 110 GHz 的宽带信号进行直接测量，无需使用外部下变频器即可进行高质量的宽带分析。

• 即时升级到两个可独立配置的相位相干通道，轻松实现 MIMO（多路输入多路输出）测量支持。

• 具有 16 位数字下变频（DDC）I/Q 数据输出的 10 位高清 ADC（模数转换器），确保了卓越的毫米波测量精度。

• 256GSa/s实时采样率或 3,200 MSa/s 复合采样率，可提供极宽的 110 GHz 频率范围和 2.16 GHz DDC 分析带宽。

• 灵活的毫米波扩展和 DDC 带宽许可选件，使得基于示波器的毫米波宽带分析具有出色的性能和业界可以承受的价格。
