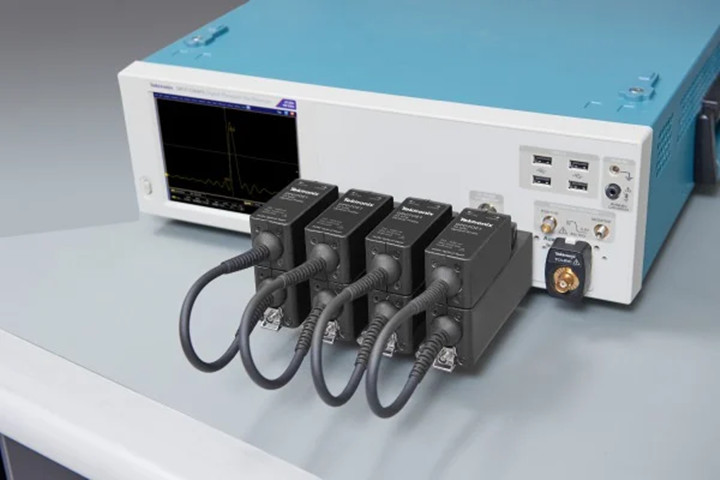

DPO7OE 系列光探头可以作为高速串行数据信号的光基准接收机 (ORR)（使用可选的 Bessel-Thomson ORR 滤波器），也可以作为传统光电转换器，用于光带宽光信号采集。DPO7OE 系列可以兼容 DPO/MSO70000 C/DX/SX 示波器。连接到 TekConnect 通道，实现高达 33 GHz 的电带宽。在连接到 ATI 通道时，DPO7OE1 提供最高达 42 GHz 电响应，DPO7OE2 提供最高达 59 GHz 电带宽响应。

功能及优势

• 精确的光基准接收机 (ORR) 滤波器，支持 25GBd、26GBd、28GBd 和 53GBd 光网络标准，保证最高的测量精度和相关度
• 多功能设计在多条通道上提供了高达 59GHz 的 Bessel-Thompson ORR 规定带宽或未滤波响应
• 宽波长，FC/PC 或 FC/APC 连接器选项
• 高灵敏度和低噪声，为高速信号分析提供了最好的 SNR
• 深入分析 PAM4 和 PAM2 (NRZ) 信令、均衡和错误检测/隔离
• 兼容 ATI 和 TekConnect® 通道，实现最大的性能或通道密度

应用

• 数据中心网络设备设计验证
• 研究 – 表征基于激光器的测速系统（如 PDV、BLR）及其他光现象
• 使用实时示波器独有的调试功能对光接口系统进行调试

标称特点

DPO7OE2：59 GHz

DPO7OE1：850 nm、1310 nm、1550 nm（校准后）3

DPO7OE2：1200 nm ~ 1650 nm

DPO7OE2：1310 nm、1550 nm (校准后)3

1310 nm、1550 nm（校准后）3

DPO7OE1: 1260 nm ~ 1650 nm

DPO7OE2: 1200 nm ~ 1650 nm

DPO7OE1，DPO7OE2  系列光探头快速选型：
